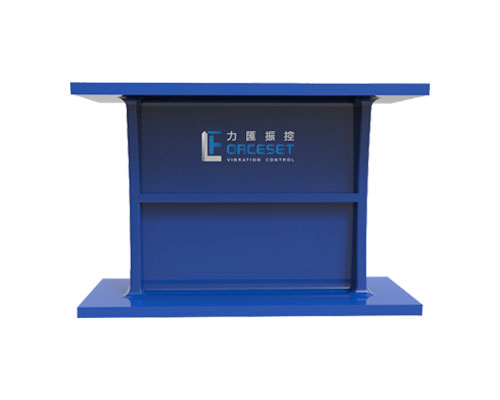

金屬阻尼器(MYD)
分類：
建筑振動控制系統解決方案
名稱：
金屬阻尼器(MYD)
描述：
金屬阻尼器是將軟鋼作為剪切板，利用其屈服強度低、延性好等優點，與主體結構相比，它能夠更早進入屈服，從而可利用軟鋼屈服后的累積塑性變形來達到耗散地震能量的效果。
服務熱線：
熱線：025-58577793 / 18151675805
產品詳情
一、基本原理
金屬阻尼器是將軟鋼作為剪切板，利用其屈服強度低、延性好等優點，與主體結構相比，它能夠更早進入屈服，從而可利用軟鋼屈服后的累積塑性變形來達到耗散地震能量的效果。
對于金屬阻尼器，由于在軟鋼剪切板面外兩側焊接了橫向及縱向加勁肋，因此提高了剪切板的屈曲承載力，因此可保證在達到極限承載力之前都不會發生面外屈曲。同時，通過熱處理工藝，減小了焊接熱影響的不利作用，避免了焊接殘余應力導致的剪切板延性下降等問題。因此金屬阻尼器滯回曲線飽滿，耗能能力強且穩定。
二、性能特點
金屬阻尼器性能優勢：
金屬阻尼器具有抗側剛度大、延性比大，以及材料利用率高、經濟性好等優點。
三、板材材料
金屬阻尼器的芯板材料共有兩大系列，分別是低屈服點鋼系列和低碳鋼系列，金屬阻尼器一般采用低屈服點鋼制作而成。芯板材料性能要求：
|
屈強比 |
伸長率 |
沖擊功韌性 |
屈服強度波動范圍 |
|
≤0.8 |
≥40% |
≥27J（0度） |
LY100 ( 80 MPa ~120 MPa) |
|
≤0.8 |
≥40% | ≥27J（0度） |
LY160 (140 MPa ~180 MPa) |
|
≤0.8 |
≥30% |
≥27J（0度） |
LY225 (205 MPa ~245 MPa) |
|
≤0.8 |
≥30% |
≥27J（0度） |
Q235 (235 MPa ~295 MPa) |
注：低屈服強度鋼材牌號命名參考國家標準《建筑用低屈服強度鋼板》(GB/T28905-2012)。
低屈服點鋼是一種新的鋼種，其主要特點是屈服點穩定，其波動范圍一般控制在20MPa 的范圍內，此外具有更好的延伸率。采用低屈服點鋼材制作的屈曲約束支撐延性性能更好，能抵御多次地震作用。

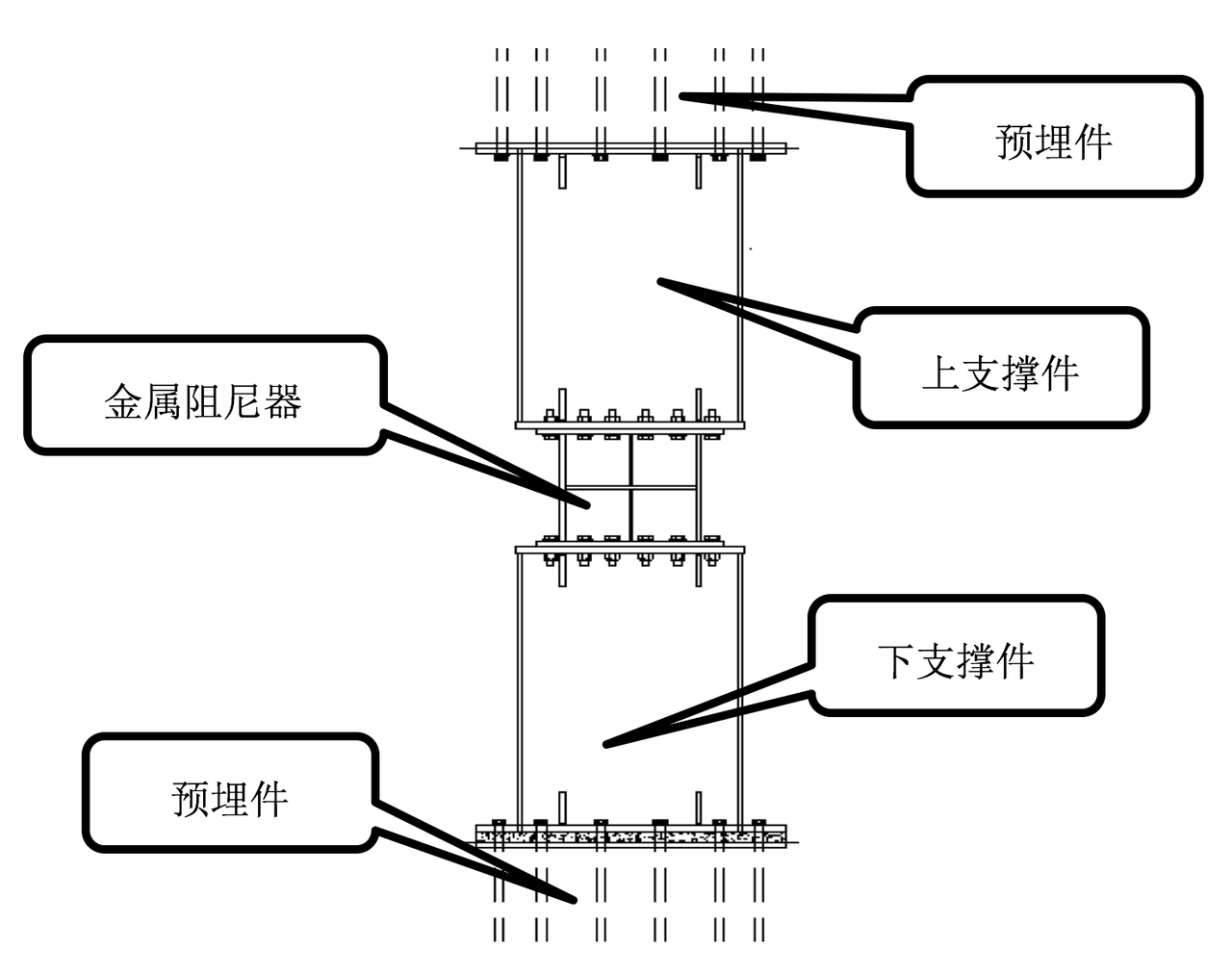

四、阻尼器安裝說明
上、下支撐件與預埋件固定，金屬阻尼器通過螺栓固定在支撐件上后段焊加固。
金屬阻尼器滯回模型的參數主要包括：初始剛度、屈服承載力、極限承載力、屈服后剛度。進行具體結構的設計時，可根據產品選型表進行選擇，或者根據滯回模型參數進行定制化設計。
